АСУ ТП: Руководство по автоматизированным системам управления технологическими процессами

Введение: Мир, управляемый процессами

Представьте себе современное нефтеперерабатывающее предприятие, где тысячи датчиков следят за температурой, давлением и расходом веществ. Или крупную котельную, которая обеспечивает теплом целый микрорайон, автоматически регулируя мощность в зависимости от погоды за окном. А теперь представьте, что всем этим управляет не бригада из сотен инженеров, а единый «цифровой мозг». Этот «мозг» и есть АСУ ТП — Автоматизированная Система Управления Технологическими Процессами.

В эпоху Четвертой промышленной революции (Industry 4.0) и Industrial Internet of Things (IIoT) АСУ ТП переживает второе рождение. Это уже не просто набор контроллеров и датчиков, а сложные, интеллектуальные экосистемы, которые становятся основой для эффективного, безопасного и рентабельного производства.

Что такое АСУ ТП? Расшифровка и суть понятия

АСУ ТП расшифровывается как Автоматизированная Система Управления Технологическими Процессами.

Давайте разберем эту аббревиатуру по частям, чтобы понять ее глубинную суть:

• Автоматизированная. Ключевое отличие от слова «автоматическая». Полностью автоматические системы работают по жестко заданной программе без вмешательства человека. Автоматизированная же система предполагает активное участие человека-оператора, который задает цели, корректирует работу и вмешивается в критических ситуациях. Система берет на себя всю рутину, а человек занимается стратегическим управлением.
• Система. Это не отдельный прибор или программа, а комплекс взаимосвязанных компонентов: аппаратных (датчики, контроллеры, серверы) и программных (SCADA, HMI, базы данных), работающих как единое целое.
• Управление. Это основная функция. Система не просто собирает данные, а на их основе осуществляет управляющие воздействия: открывает клапан, меняет частоту вращения насоса, включает резервный генератор.
• Технологическими Процессами. Это объект управления. Технологический процесс — это последовательность операций, направленных на преобразование сырья или энергии в конечный продукт. К ним относятся: выработка электроэнергии, очистка воды, изготовление продукции, отопление зданий и многое другое.

Простыми словами, АСУ ТП — это комплекс аппаратуры и программ, который позволяет в автоматическом режиме, под контролем человека, управлять производством, энергоснабжением, коммунальными системами и другими сложными объектами.

Если вы хотите узнать, как именно АСУ ТП применяется для решения конкретных бизнес-задач и какой экономический эффект приносит, ознакомьтесь с нашей вводной статьей: Автоматизация и диспетчеризация для бизнеса.

Исторический экскурс: от центрифуг до облаков

История АСУ ТП неразрывно связана с развитием промышленности и стремлением человека переложить тяжелую и монотонную работу на «плечи» машин. Этот путь можно разделить на несколько ключевых этапов, каждый из которых привносил новые технологии и менял подход к управлению.

Домеханическая эра: полная зависимость от человека

Управление технологическими процессами было исключительно ручным и требовало постоянного присутствия оператора. Кочегар вручную подбрасывал уголь в топку, ориентируясь на показания манометра, а мукомол регулировал жернова, полагаясь на собственный опыт и ощущения. Человеческий фактор был главным и единственным "регулятором".

Первые шаги автоматизации (XVIII-XIX вв): механические прародители

Изобретение центробежного регулятора Уатта для паровой машины (1784 г.) стало революцией — это был первый в мире механический ПИД-регулятор. Устройство автоматически поддерживало постоянную скорость вращения вала, реагируя на изменение нагрузки. Этот простой, но гениальный механизм можно считать прадедушкой современных АСУ ТП.

Эра пневматики и электричества (первая половина XX в.): промышленная революция в управлении

С развитием сложных химических производств и энергетики возникла потребность в более точном и безопасном управлении. Широкое распространение получили пневматические системы управления, которые использовали сжатый воздух для передачи сигналов и выполнения действий. Они были особенно востребованы во взрывоопасных средах. Позже их начали вытеснять более точные и удобные электрические и электронные системы управления.

Рождение термина и появление ЭВМ (1960-1970-е гг.): первые "умные" системы

Сам термин «АСУ ТП» начал активно употребляться в СССР и странах Восточного блока в 1960-х годах, с появлением первых управляющих вычислительных машин (УВМ). Это были громоздкие ЭВМ, которые брали на себя задачи централизованного расчета и оптимизации режимов работы. В это же время на Западе развивалась концепция SCADA (Supervisory Control And Data Acquisition), которая стала синонимом верхнего уровня АСУ ТП. Системы стали приобретать черты современных решений: появились первые средства визуализации и архивирования данных.

Эра программируемых логических контроллеров — ПЛК (1980-1990-е гг.): децентрализация и надежность

Переломный момент наступил с изобретением и массовым внедрением ПЛК (Programmable Logic Controller). Эти компактные, надежные устройства, способные работать в жестких промышленных условиях, заменили целые шкафы с релейной и пневматической логикой. Они стали "локальным мозгом" нижнего уровня, обеспечивая отказоустойчивость и гибкость. АСУ ТП приобрела современную трехуровневую архитектуру: датчики и исполнительные механизмы — ПЛК — SCADA-система.

Современность: интеграция, сети и IIoT (2000-е — настоящее время)

Сегодня АСУ ТП — это распределенные интеллектуальные системы, объединенные промышленными сетями (Profibus, Modbus, Ethernet/IP). Появление концепции Industrial Internet of Things (IIoT) стерло границы между IT (информационные технологии) и OT (операционные технологии). Данные с тысяч датчиков в реальном времени передаются не только на локальные серверы, но и в облако, где анализируются с помощью алгоритмов Big Data и искусственного интеллекта. Это позволяет перейти от простого управления и диспетчеризации к предиктивному обслуживанию, цифровым двойникам и полной цифровизации производства.

Каждый этап этого пути был вызван потребностями промышленности и становился основой для следующего технологического скачка. От простых механических регуляторов до облачных AI-платформ — эволюция АСУ ТП продолжается, открывая новые возможности для эффективного и безопасного управления сложными технологическими процессами.

Архитектура и компоненты АСУ ТП: из чего состоит «цифровой мозг»?

Современная АСУ ТП имеет, как правило, трехуровневую архитектуру, напоминающую пирамиду. Каждый уровень выполняет свою функцию, а вместе они образуют целостную систему управления.

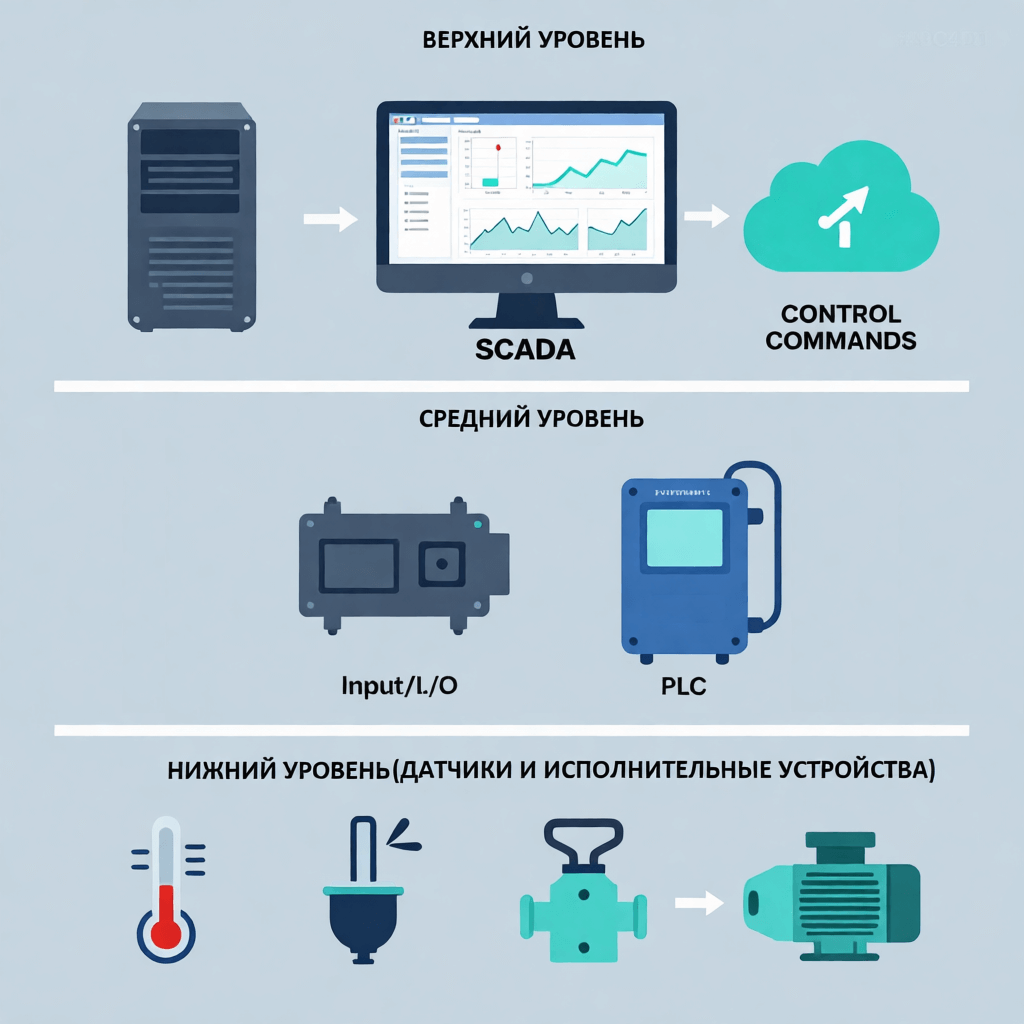

Рис. 1: Трехуровневая архитектура АСУ ТП — от датчиков до SCADA-систем

1. Нижний (полевой) уровень: «Чувства и мышцы» системы

Это уровень, который напрямую взаимодействует с физическим миром и технологическим оборудованием. Здесь происходят измерения и исполнительные воздействия.

• Датчики (сенсоры): «Органы чувств» системы. Они преобразуют физические величины (температура, давление, уровень, расход, вибрация, состав среды) в унифицированный электрический сигнал или цифровой код.
• Исполнительные механизмы (актуаторы): «Мышцы» системы. Это приводы, клапаны, заслонки, пускатели и другие устройства, которые получают команды от контроллеров и физически воздействуют на процесс — открывают поток, меняют скорость, включают или отключают оборудование.

2. Средний (контроллерный) уровень: «Локальный интеллект и рефлексы»

Это уровень автоматического управления, где данные с полевых устройств обрабатываются, и формируются управляющие команды. Его сердце — программируемые логические контроллеры (ПЛК).

• Программируемые логические контроллеры (ПЛК): «Локальный мозг» системы. ПЛК в реальном времени опрашивают датчики, выполняют заложенные алгоритмы управления (например, ПИД-регулирование, блокировки, последовательности запуска) и отправляют управляющие сигналы на исполнительные механизмы. Они работают автономно, обеспечивая базовую безопасность и работоспособность процесса даже при потере связи с верхним уровнем.
• Модули ввода-вывода и расширения: Позволяют подключать к ПЛК сотни датчиков и исполнительных устройств различных типов (аналоговых, дискретных, специализированных).
• Промышленные сетевые интерфейсы и шлюзы: Обеспечивают обмен данными между ПЛК, полевыми устройствами по промышленным протоколам (Modbus, Profibus, Ethernet/IP) и передачу агрегированных данных на верхний уровень.

3. Верхний (операторский и диспетчерский) уровень: «Центр управления и сознание»

Это уровень визуализации, анализа, архивирования данных и принятия стратегических решений человеком-оператором.

• SCADA-системы (Supervisory Control And Data Acquisition): «Центральная нервная система» АСУ ТП. SCADA-программы собирают данные со всех ПЛК, предоставляют оператору наглядную мнемосхему технологического процесса в реальном времени, позволяют задавать уставки, вмешиваться в работу, формировать отчеты и тревожные сообщения.
• Человеко-машинный интерфейс (HMI): Панели оператора, мониторы в диспетчерской, планшеты — устройства, через которые персонал взаимодействует с системой. На них отображаются мнемосхемы, тренды, аварийные сигналы и элементы управления.
• Сервера сбора и архивирования данных (Historian): Сохраняют историческую информацию со всех датчиков и событий за месяцы и годы. Этот архив необходим для анализа эффективности, расследования инцидентов и оптимизации процессов.
• Связь с корпоративными системами (ERP, MES): Современные АСУ ТП могут передавать данные о производственных показателях, расходе сырья и простоях в системы планирования ресурсов предприятия (ERP) и управления производственными операциями (MES), создавая единое информационное пространство.

Все три уровня, связанные надежными промышленными сетями, образуют единый контур управления. Нижний уровень «чувствует» и «действует», средний — «думает» и «реагирует», а верхний — «осознает», «анализирует» и «принимает решения». Такая архитектура обеспечивает надежность, гибкость и масштабируемость системы.

Сферы применения АСУ ТП: где она работает сегодня?

АСУ ТП — это краеугольный камень современной инфраструктуры. Вот лишь основные области ее применения:

Энергетика

Управление режимами работы электростанций (ТЭЦ, АЭС, ГЭС), диспетчеризация электрических сетей, автоматическое включение резервного питания.

Узнайте подробнее о наших решениях в этой области: Автоматизация электроснабжения.

ЖКХ и коммунальное хозяйство

Диспетчеризация котельных, ЦТП, насосных станций водоснабжения и водоотведения, управление уличным освещением.

Как мы автоматизируем системы обогрева и вентиляции: Решения для теплоснабжения.

Контроль и учет водных ресурсов: Системы для водоснабжения.

Польза АСУ ТП в современной жизни: почему это выгодно?

Внедрение АСУ ТП — это не просто «техническая игрушка», а стратегическое решение, которое приносит измеримую выгоду по нескольким ключевым направлениям.

1. Повышение операционной эффективности

• Рост производительности: Оборудование работает на оптимальных режимах, сокращаются межоперационные простои.
• Снижение брака: Точное соблюдение технологических параметров гарантирует стабильно высокое качество продукции.
• Ускорение выхода на режим: Сложные процессы (например, запуск печи или турбины) выводятся на рабочий режим быстрее и безопаснее за счёт автоматизации последовательностей операций.

Рис. 2: Эволюция управления: от хаоса ручного контроля к порядку автоматизированного управления

2. Значительная экономия ресурсов

• Энергоэффективность: Система автоматически отключает оборудование в нерабочее время, оптимизирует нагрузки, снижая потребление электроэнергии, тепла, воды на 10–25%.
• Сокращение потерь сырья и материалов: Точный учет и контроль на каждом этапе минимизируют утечки и перерасход.

3. Повышение надежности и безопасности

• Предиктивное обслуживание: Система анализирует данные (например, вибрацию подшипников, рост температуры) и предсказывает возможный отказ, позволяя провести ремонт до аварии, а не после.
• Снижение числа аварий: Автоматические блокировки и защитные алгоритмы предотвращают развитие аварийных ситуаций, вызванных человеческим фактором или отказами оборудования.
• Промышленная безопасность: Круглосуточный контроль загазованности, температуры, давления и других опасных параметров в реальном времени с мгновенным оповещением.

4. Снижение эксплуатационных расходов

• Оптимизация численности персонала: Автоматизация рутинных операций (обходы, снятие показаний) позволяет высвободить персонал для более важных аналитических и управленческих задач.
• Сокращение затрат на ремонт: Предотвращение крупных аварий за счёт раннего предупреждения и защитных алгоритмов ведёт к значительной экономии на дорогостоящем восстановительном ремонте.
• Дистанционное управление: Для управления распределёнными объектами (например, несколькими котельными или насосными станциями) не требуется дежурный персонал на каждом из них. Управление осуществляется из единого центра.

5. Принятие обоснованных решений

• Прозрачность данных: Руководство получает доступ к объективной, актуальной информации о ходе производства в режиме 24/7 через веб-интерфейсы или мобильные приложения.
• Детальная аналитика и отчетность: Система автоматически формирует отчеты по выработке, потреблению, простоям, эффективности оборудования, что является надёжной основой для стратегического планирования и оптимизации бизнес-процессов.

Таким образом, АСУ ТП становится не только инструментом автоматизации, но и основой для цифровой трансформации предприятия, обеспечивая синергетический эффект от сочетания повышения эффективности, экономии ресурсов и роста управляемости.

АСУТП и IIoT: Взгляд в будущее

Граница между классической АСУТП и Industrial Internet of Things (IIoT) постепенно стирается, создавая новый качественный уровень промышленной автоматизации. IIoT добавляет в традиционную схему несколько ключевых элементов:

• Облачные технологии: Данные передаются не только на локальный сервер SCADA, но и в защищенное облако, где их можно обрабатывать с практически неограниченными вычислительными мощностями. Это позволяет создавать единые панели управления для географически распределенных активов.
• Большие данные (Big Data) и AI: Потоки данных с тысяч датчиков анализируются с помощью машинного обучения и искусственного интеллекта для выявления скрытых закономерностей, прогнозирования отказов и поиска новых, неочевидных путей оптимизации процессов.
• Цифровые двойники (Digital Twins): Создание виртуальной копии физического объекта, которая в реальном времени отражает его состояние. Это позволяет моделировать различные сценарии, проводить "что если" анализ и оптимизировать процессы без риска для реального оборудования.
• Удаленный мониторинг и кибербезопасность: Возможность управлять объектом из любой точки мира ставит во главу угла вопросы защиты от кибератак. Это приводит к активному развитию нового направления — ICS (Industrial Control Systems) Security, включающего многоуровневую защиту промышленных сетей.
• Интеграция с бизнес-системами: IIoT-платформы обеспечивают бесшовную интеграцию данных с уровня производства в ERP, CRM и BI-системы, создавая единую цифровую экосистему предприятия.

Современная АСУ ТП, обогащенная технологиями IIoT, превращается в самообучающуюся, адаптивную систему, способную не только управлять процессами, но и непрерывно их совершенствовать. Это уже не просто инструмент автоматизации, а стратегическая платформа для цифровой трансформации промышленности.

Заключение

АСУ ТП — это больше чем просто система. Это философия управления, основанная на данных, эффективности и безопасности. От скромных механических регуляторов XVIII века до мощных облачных платформ IIoT сегодняшнего дня, АСУ ТП прошла долгий путь, чтобы стать незаменимым инструментом для любой промышленной и инфраструктурной организации.

Внедрение современной АСУ ТП — это не расход, а инвестиция. Инвестиция в стабильность, рентабельность и конкурентоспособность вашего бизнеса в мире, где цифровизация становится не преимуществом, а необходимостью.

Примечание: Если вам нужно управлять не одним объектом, а целой сетью разрозненных объектов (подстанций, насосных станций, котельных), то используется АСДУ (Автоматизированная Система Диспетчерского Управления) — о ней мы подробно рассказываем в отдельном руководстве.
