BMS (Building Management System): центральный мозг умного здания

Введение: Когда здание становится «умным»

Представьте современный бизнес-центр: тысячи квадратных метров, сложные инженерные системы — отопление, вентиляция, кондиционирование (HVAC), освещение, электроснабжение, водоснабжение, безопасность. Теперь представьте, что всем этим можно управлять из единого центра, где система сама оптимизирует расход энергии, предупреждает о неполадках и создаёт идеальный микроклимат для каждого арендатора. Этот «центральный нервный узел» современного здания и есть BMS — Building Management System, или Система Управления Зданием.

В эпоху «умных городов» и ESG-трансформации BMS перестала быть опцией для премиальных объектов. Сегодня это — обязательный инструмент для снижения операционных расходов (OPEX), повышения капитализации недвижимости и соответствия экологическим стандартам.

Что такое BMS? Расшифровка и ключевые отличия от АСУ ТП

BMS расшифровывается как Building Management System (Система Управления Зданием), иногда используется синоним BAS (Building Automation System).

Основное отличие от АСУ ТП заключается в объекте управления и масштабе задач:

• АСУ ТП управляет технологическими процессами на производстве, электростанции, котельной. Фокус — на непрерывности, точности и безопасности производственного цикла.
• BMS управляет инженерными системами здания или комплекса зданий. Фокус — на энергоэффективности, комфорте людей, безопасности и эксплуатационной экономии.

Простыми словами: Если АСУ ТП — это «мозг завода», то BMS — это «мозг офисного центра, торгового комплекса, больницы или жилого квартала». BMS интегрирует разрозненные системы в единый цифровой контур управления.

Исторический экскурс: от ручных регуляторов до облачных платформ

Эволюция BMS отражает путь от простой автоматизации к комплексному интеллектуальному управлению.

Эра локальной автоматики (до 1970-х)

Отдельные системы управлялись независимо: кочегар регулировал котёл, электрик включал свет. Автоматика была простой (термостаты, реле времени) и не связанной между собой.

Появление централизованных систем (1980-1990-е)

С развитием микропроцессоров появились первые центральные панели управления, способные контролировать несколько систем (чаще всего HVAC). Однако интеграция была слабой, протоколы — закрытыми.

Эра открытых протоколов и интеграции (2000-2010-е)

Стандартизация протоколов (BACnet, LonWorks, Modbus) позволила объединять оборудование разных производителей. BMS превратилась в настоящую интеграционную платформу, к которой стали подключать не только HVAC, но и освещение, безопасность, контроль доступа.

Современная эра: BMS как часть IIoT (2010-е — настоящее время)

Конвергенция с IT. BMS становится облачной, данные анализируются с помощью AI/ML для предиктивного обслуживания и сверхточной оптимизации. Появление концепции «цифрового двойника» здания.

Архитектура BMS: из каких слоёв состоит «интеллект» здания?

Современная BMS имеет классическую трехуровневую архитектуру, аналогичную АСУ ТП, но с иным наполнением.

Рис. 1: Трехуровневая архитектура BMS — от датчиков до облачной аналитики

1. Полевой уровень (Field Level): «Нервные окончания»

• Датчики: Температуры, влажности, освещённости, присутствия, качества воздуха (CO2), протечки воды, открытия дверей.
• Исполнительные устройства: Приводы клапанов и заслонок, диммеры освещения, частотные преобразователи насосов и вентиляторов, реле управления оборудованием.
• Шлюзы и контроллеры: Шлюзы для интеграции специализированного оборудования (например, чиллеров, лифтов), компактные программируемые контроллеры DDC (Direct Digital Control) для управления локальными контурами (например, одним этажом).

2. Автоматизационный уровень (Automation Level): «Локальный интеллект»

• Панельные/шлюзовые контроллеры: Более мощные устройства, агрегирующие данные с полевого уровня. Выполняют сложные алгоритмы управления (например, оптимальный запуск системы утром с учётом прогноза погоды).
• Промышленные сети: BACnet/IP, Modbus TCP, KNX, M-Bus. Обеспечивают надёжную связь между всеми компонентами.

3. Уровень управления и диспетчеризации (Management Level): «Центр принятия решений»

• Сервер BMS: Сердце системы. Здесь работает специализированное ПО (например, на базе Niagara Framework, Desigo CC, Tridium), которое обеспечивает:
  • Визуализацию (мнемосхемы, планы зданий, дашборды).
  • Архивирование исторических данных (тренды).
  • Генерацию отчётов (энергопотребление, работа оборудования).
  • Пользовательские сценарии и расписания.
• Рабочие места операторов (АРМ): Мониторы в диспетчерской, планшеты инженеров, веб-интерфейсы для руководителей.
• Облачный шлюз: Обеспечивает безопасный доступ к данным для удалённого мониторинга, интеграции с корпоративными системами и аналитическими AI-платформами.

Что именно управляется через BMS? Ключевые подсистемы

Современная BMS — это интегратор, который объединяет и координирует работу следующих систем:

1. HVAC (Отопление, Вентиляция, Кондиционирование)

Ядро любой BMS. Управление температурой и влажностью по зонам, графиками работы, оптимальный запуск, предотвращение одновременной работы нагрева и охлаждения, управление теплообменниками, фанкойлами, приточными установками.

Наши решения в этой области: Автоматизация теплоснабжения.

2. Электроснабжение и освещение

Мониторинг параметров сети, управление освещением по датчикам присутствия/освещённости, сценариям и расписаниям, управление жалюзи и шторами для использования естественного света.

Узнайте подробнее: Автоматизация электроснабжения.

3. Водоснабжение и водоотведение

Контроль уровня в баках, управление насосными станциями, обнаружение утечек, учёт потребления.

Наши решения: Системы для водоснабжения.

4. Системы безопасности (Security & Safety)

Интеграция, а не замена. BMS получает сигналы от:

• ОПС (пожарная сигнализация): При пожаре — отключает вентиляцию в очаге, разблокирует эвакуационные выходы, включает дымоудаление.
• СКУД (контроль доступа): По расписанию открывает/закрывает двери, передаёт данные о присутствии людей для оптимизации HVAC и освещения.
• Видеонаблюдение (CCTV): Связывает события (например, срабатывание датчика протечки) с поворотом камеры на место события.

5. Прочие системы

Управление лифтами и эскалаторами (получение статуса, остановка при пожаре), мониторинг работы ИБП и ДГУ, управление парковкой, системами полива и т.д.

Экономическая выгода BMS: цифры и факты

Внедрение BMS — это не затраты, а инвестиция с чётким ROI (Return on Investment).

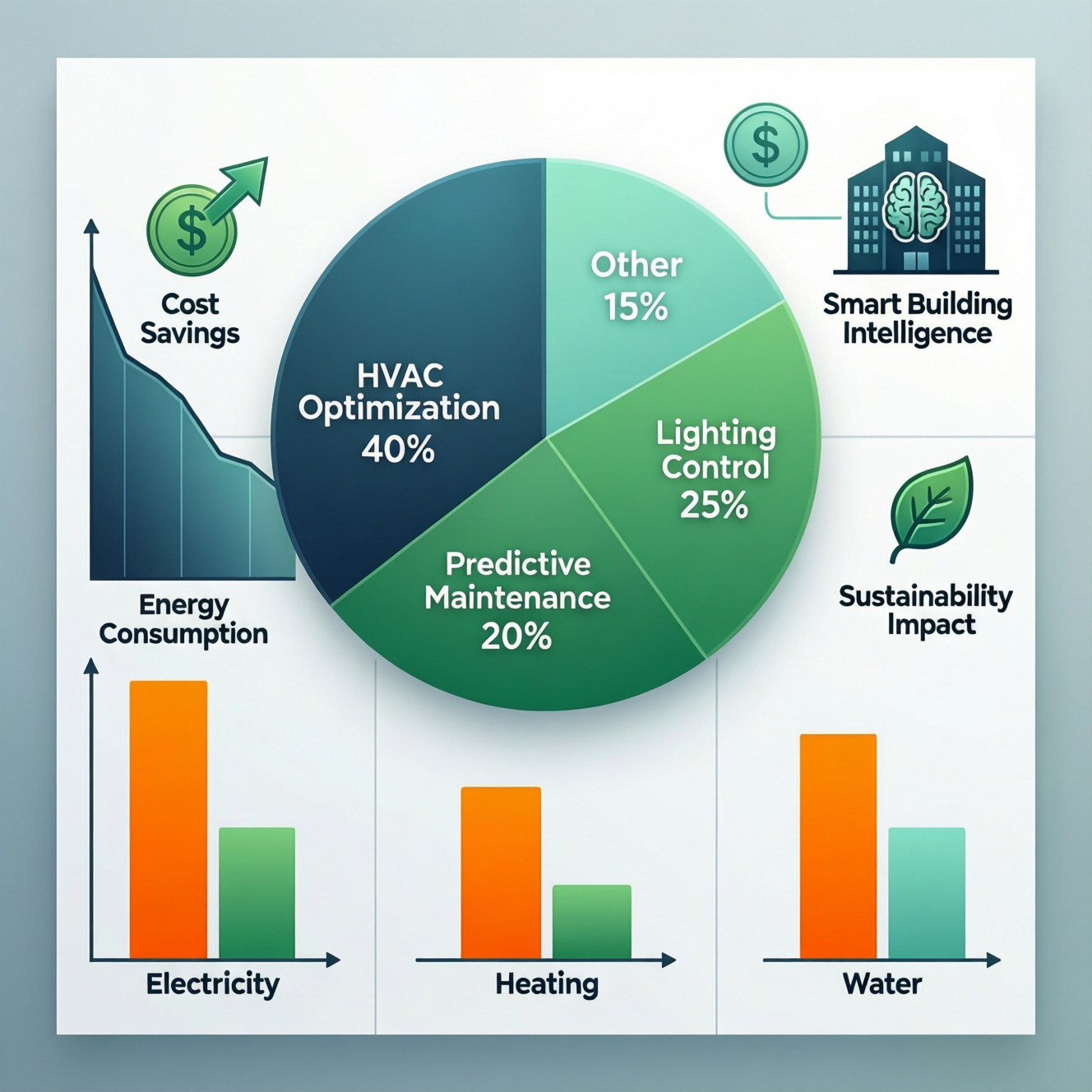

Рис. 2: Типовые показатели экономии ресурсов после внедрения BMS

1. Снижение энергопотребления (до 30-40%)

• Оптимизация HVAC: Учёт тепловыделений от людей и оборудования, прогнозная корректировка по погоде.
• Управление освещением: Автоматическое отключение в пустых помещениях, использование естественного света.
• Выявление аномалий: Круглосуточный мониторинг выявляет «просадки» и перерасход, указывая на неэффективность или неисправность.

2. Сокращение эксплуатационных расходов (OPEX)

• Предиктивное обслуживание: Система предупреждает о износе оборудования (например, по росту тока двигателя насоса) до аварии, снижая стоимость ремонта и простои.
• Снижение затрат на персонал: Дистанционный мониторинг и управление уменьшают необходимость в постоянных обходах и локальных дежурных.

3. Увеличение срока службы оборудования

Щадящие режимы работы, отключение в нерабочее время, предотвращение эксплуатации в аварийных условиях.

4. Повышение капитальной стоимости и привлекательности объекта

«Умное», энергоэффективное здание с низкими эксплуатационными расходами более привлекательно для арендаторов и инвесторов, соответствует требованиям «зелёных» сертификатов (LEED, BREEAM).

BMS и АСДУ: в чём синергия?

Для управления комплексом распределённых объектов (например, сеть котельных, группа насосных станций по городу) используется АСДУ (Автоматизированная Система Диспетчерского Управления). BMS и АСДУ могут работать вместе:

• BMS управляет внутренними системами одного здания (например, административного корпуса завода).
• АСДУ управляет внешними технологическими объектами, относящимися к этому заводу (подстанцией, наружными сетями, резервуарным парком).

Данные от BMS могут передаваться в АСДУ для формирования общей картины и принятия стратегических решений на уровне всего предприятия.

Заключение: BMS как основа цифрового трансформации недвижимости

BMS сегодня — это не просто система автоматизации, а стратегическая платформа для управления активами. Она превращает здание из пассивного потребителя ресурсов в активного, интеллектуального участника энергосистемы, способного гибко реагировать на изменения тарифов, погоды и потребностей людей.

Внедрение современной BMS — это прямой путь к снижению издержек, повышению конкурентоспособности вашей недвижимости и созданию безопасной, комфортной и технологичной среды для работы и жизни.
