SCADA для МКД: как превратить «человейник» в слаженный цифровой организм

Введение: Зоопарк систем или цифровой организм?

Представьте себе типичный современный многоквартирный дом на 300 квартир. В подвале гудит индивидуальный тепловой пункт (ИТП), в шахте жужжат лифты, на входе мигает домофон, где-то под потолком прячутся камеры, а в техническом помещении пылится щит с пожарной сигнализацией. И всё это — разрозненные «острова», каждый со своим пультом, своей логикой и своей инерцией. Управляющая компания узнаёт о протечке в подвале только тогда, когда туда по щиколотку в воде заходит слесарь. Жители мёрзнут, пока не позвонят в диспетчерскую. А счета за ОДН (общедомовые нужды) приходят с космическими цифрами, потому что свет в подъездах горит круглые сутки, а тепло улетает в открытые окна.

А теперь представьте, что все эти системы начинают «разговаривать» друг с другом и подчиняться единому «дирижёру». Свет включается только когда в подъезд заходит человек. При пожаре лифты автоматически спускаются на первый этаж и блокируются, а вентиляция переключается в режим дымоудаления. Электричество и вода считаются не по нормативу с огромным коэффициентом, а с точностью до литра и ватта. Это не футуристичный ЖК из Дубая — это современная российская реальность, имя которой **SCADA для МКД**.

В этой статье, открывающей серию материалов по автоматизации жилых зданий, мы разберём базовую концепцию: что именно нужно контролировать, как это объединить в надёжную архитектуру и, главное, зачем это нужно как управляющей компании, так и простому жителю.

Что такое SCADA для МКД? Не BMS и не «умный дом»

В профессиональной среде часто возникает путаница. Давайте сразу расставим точки над i:

• «Умный дом» (Smart Home) — это про комфорт конкретной квартиры. Управление шторами, тёплыми полами и музыкой через Алису или приложение на телефоне. Это зона ответственности собственника жилья.
• BMS (Building Management System) — западный термин, подразумевающий управление инженерными системами коммерческой недвижимости (офисы, ТЦ). Он ближе всего к нашей теме, но в России для жилого сектора традиционно используется более широкая концепция диспетчеризации.
• SCADA для МКД — это централизованная система сбора данных, визуализации и управления общедомовым имуществом. Её задача — не включить свет в ванной по хлопку, а обеспечить безопасную, бесперебойную и экономичную эксплуатацию всего здания как единого инженерного сооружения. Это инструмент для главного инженера УК, а не для жильца.

Если провести аналогию с нашими предыдущими статьями: если АСУ ТП управляет станком или котельной, то SCADA МКД управляет «жилой машиной» на 20-30 этажей.

Зоны контроля: Что именно мы объединяем?

Современный многоквартирный дом — это сложный конгломерат инженерных и слаботочных подсистем. Эффективная SCADA должна охватывать все критические точки, перечисленные ниже.

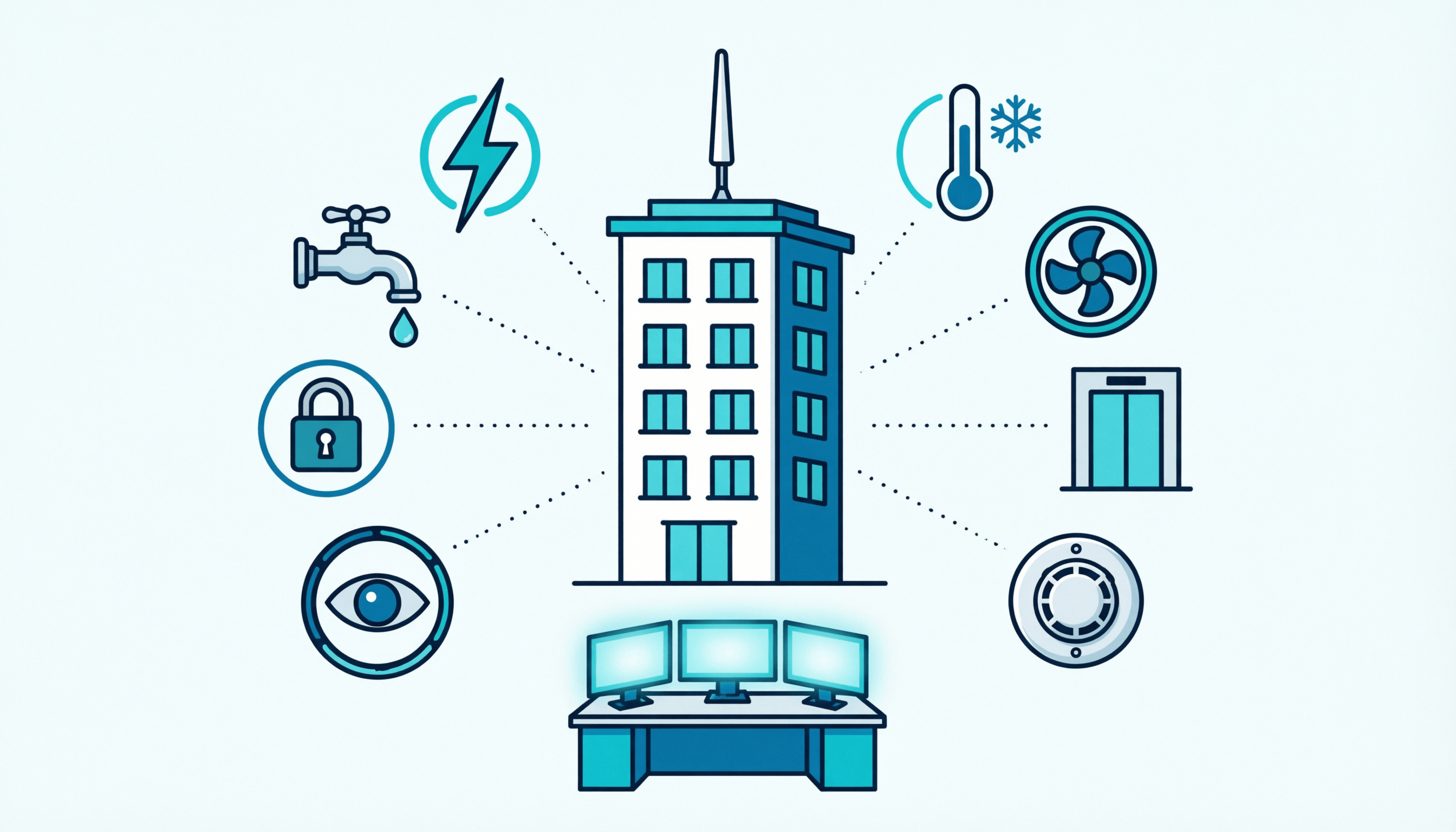

Рис. 1: Единый центр сбора данных объединяет все разрозненные подсистемы жилого здания

1. Теплоснабжение и ИТП

Сердце дома в отопительный сезон. Контроль параметров теплоносителя (давление, температура подачи и обратки), управление насосами и регулирующими клапанами. Именно здесь скрыт самый большой потенциал экономии за счёт погодозависимого регулирования и предотвращения «перетопов». Подробнее мы говорили об этом в статье про автоматизацию теплоснабжения.

2. Водоснабжение и Канализация (ВиК)

Контроль работы повысительных насосов ХВС/ГВС, мониторинг давления в стояках. Критически важная функция — контроль затопления подвалов и приямков дренажными насосами. Именно SCADA способна мгновенно сообщить диспетчеру об аварии на вводе или остановке канализации до того, как это почувствуют жильцы первых этажей.

3. Электроснабжение и Освещение МОП

Мониторинг вводных автоматов, контроль напряжения по фазам, учёт потребления электроэнергии. Управление освещением мест общего пользования (подъезды, тамбуры, паркинг) по датчикам движения/освещённости или по расписанию. Именно здесь формируется значительная часть платы за ОДН. См. также: Автоматизация электроснабжения.

4. Вентиляция и Качество воздуха

Особенно актуально для домов с подземным паркингом и герметичными стеклопакетами. Контроль работы вытяжных вентиляторов, мониторинг уровня CO₂ и CO (угарного газа) в паркинге, управление клапанами дымоудаления. SCADA гарантирует, что жильцы не задохнутся в собственной квартире из-за забитой вентиляции.

5. Лифтовое хозяйство

Интеграция с контроллерами лифтов (LiftNet, Modbus). Получение статуса работы, сигналов о застревании пассажиров, сбоях питания. При пожаре — автоматический спуск кабин на первый этаж и открытие дверей.

6. Системы безопасности: СКУД, Видеонаблюдение, ОПС

• СКУД (Контроль доступа): Управление замками входных дверей, ворот паркинга. В случае пожара — мгновенная разблокировка всех эвакуационных выходов по команде от пожарной сигнализации.
• Видеонаблюдение: Интеграция с камерами по протоколу ONVIF или RTSP. При срабатывании датчика протечки или открытия люка в подвале оператору автоматически выводится картинка с ближайшей камеры.
• ОПС (Пожарная сигнализация): SCADA не заменяет пожарную станцию, но получает от неё ключевые сигналы «Пожар» и «Неисправность», чтобы инициировать сценарии работы вентиляции и лифтов.

7. Учёт ресурсов и биллинг

Автоматический сбор показаний с общедомовых счётчиков тепла, воды, электричества. Устранение человеческого фактора при съёме данных. Формирование прозрачной базы для расчётов с ресурсоснабжающими организациями и жителями. Это прямой путь к снижению платы за ОДН.

Архитектура SCADA МКД: Сервер в подвале и ставка на надёжность

Одно из ключевых отличий профессиональной SCADA от «облачных самоделок» — подход к архитектуре и безопасности. В случае с многоквартирным домом, где проживают сотни семей, мы не можем полагаться только на интернет-соединение или сервер за тысячу километров.

Оптимальная архитектура для МКД — **локальная, с элементами отказоустойчивости**.

1. Локальный узел управления (серверная в доме)

Сервер сбора данных (промышленный компьютер или высокопроизводительный контроллер) устанавливается непосредственно в здании — в серверной стойке узла связи или щитовой. Это гарантирует, что даже при обрыве магистрального интернет-кабеля оператор УК (или дежурный слесарь) сможет подключиться к системе локально через Wi-Fi или сенсорную панель и управлять ИТП или освещением.

2. Кибербезопасность и защита от взломов

Подключение инженерных систем здания к сети Интернет сопряжено с рисками. Неквалифицированное вмешательство в работу лифта или насосов может привести к человеческим жертвам. Поэтому в архитектуре SCADA МКД обязательно предусматривается:

• Организация VPN-туннеля с шифрованием данных до диспетчерской УК.
• Межсетевой экран (Firewall), запрещающий прямое обращение к контроллерам извне.
• Разграничение прав доступа: Оператор видит только показания, инженер может менять настройки, а посторонний не видит ничего.

3. Резервирование и отказоустойчивость

Электричество в доме могут отключить. SCADA к этому готова:

• Источник бесперебойного питания (ИБП): Обеспечивает работу сервера и контроллеров ещё минимум 30-60 минут после пропадания питания, чтобы корректно завершить процессы и отправить аварийные уведомления.
• Энергонезависимая память: Архивы потребления ресурсов хранятся локально и не теряются при перезагрузке.
• Автономная работа контроллеров: Если сервер верхнего уровня выйдет из строя, локальные контроллеры в ИТП продолжат регулировать отопление по заданному графику. Управление не прерывается.

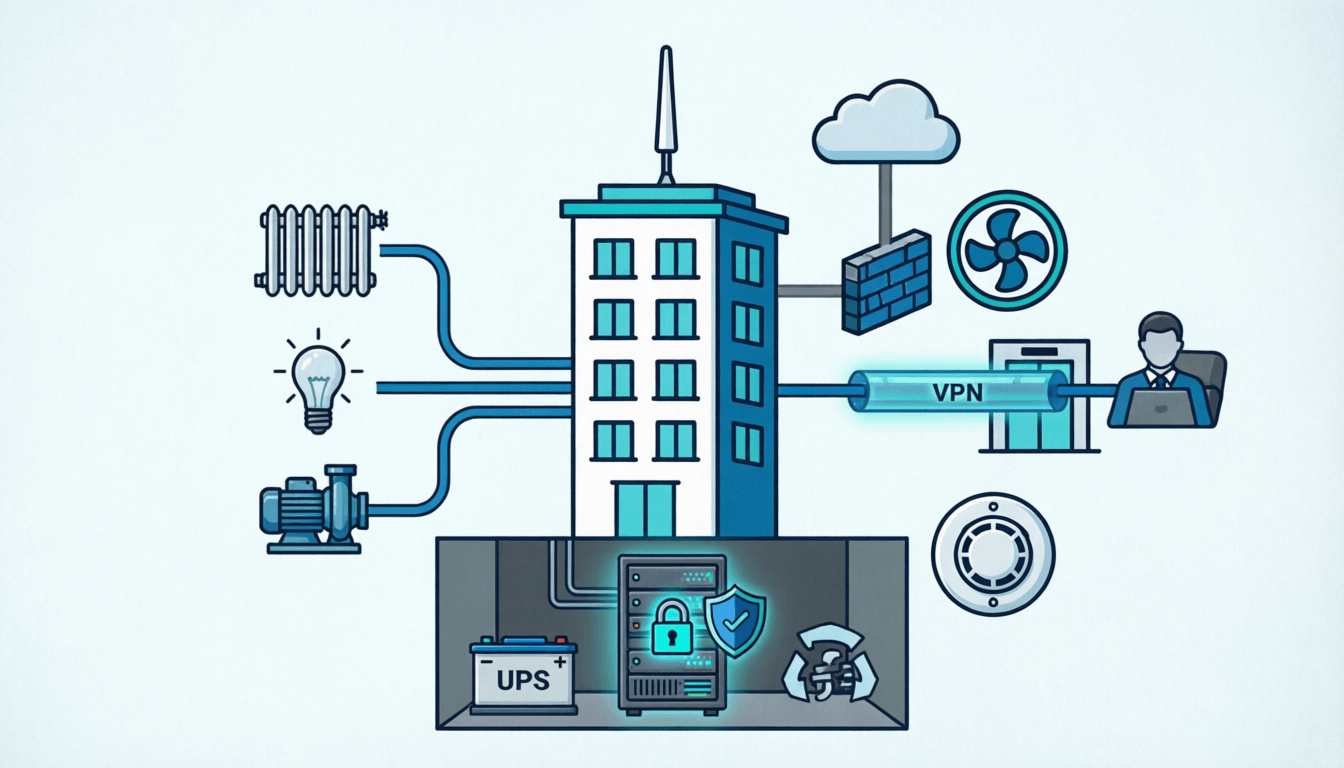

Рис. 2: Надёжная архитектура SCADA для жилого дома с приоритетом на локальную работу и киберзащиту

Кому это выгодно? Двойной эффект для УК и жителей

Внедрение SCADA в МКД — это не просто «освоение бюджета», а инвестиция с быстрой окупаемостью, которая даёт выгоду двум главным сторонам процесса.

Выгода для Управляющей Компании (УК)

• Снижение расходов на ОДН и ресурсы (до 30%): Автоматическое отключение света в подъездах, точная настройка отопления по погоде, исключение перерасхода воды из-за незаметных утечек. SCADA считает каждый рубль.
• Сокращение штата аварийных обходчиков: Датчики протечки и дыма «обходят» подвал и чердак 24/7, сообщая о проблеме раньше, чем её заметит жилец.
• Продление ресурса оборудования: Контроль перегрузок и предотвращение «сухого хода» насосов снижает затраты на внеплановые ремонты.
• Защита от штрафов и судов: Автоматический журнал событий (когда и почему отключилось отопление) — это железобетонное доказательство в спорах с жителями и ГЖИ.
• Повышение класса энергоэффективности дома: Это прямой путь к получению льготных кредитов на капремонт и повышению привлекательности актива в глазах жителей.

Выгода для Жителей

• Прозрачные и справедливые счета за ЖКУ: Нет завышенных нормативов на ОДН, оплата только за фактическое потребление.
• Повышенная безопасность: Мгновенная реакция на пожар, задымление или застревание в лифте. Дом, который «не спит».
• Комфортный микроклимат: В квартирах не жарко от «перетопов» весной и не холодно в межсезонье.
• Рост капитализации жилья: Квартира в доме с современной системой диспетчеризации стоит на 5-10% дороже, чем в доме, где за всем следит «баба Маня с тетрадкой».

Заключение: Первый шаг к умному кварталу

SCADA для многоквартирного дома — это базовая ступень эволюции городской среды. Это переход от реактивного устранения последствий к предиктивному управлению инфраструктурой. В следующих статьях этой серии мы подробно разберём технические аспекты: как именно настроить опрос счётчиков, как организовать каналы связи с диспетчерской УК и как выглядит интерфейс оператора.

Пока же важно понять главное: современный дом — это сложный цифровой организм, и его здоровье напрямую зависит от качества «нервной системы» — SCADA.
