EMS (Energy Management System): как управлять энергией и сокращать расходы до 30%

Введение: энергия как управляемый актив

Для большинства предприятий электроэнергия — вторая по величине статья расходов после фонда оплаты труда. При этом отношение к ней часто остаётся пассивным: платят по счётчикам в конце месяца, не зная, где и почему произошёл перерасход. В эпоху роста тарифов и ужесточения требований к энергоэффективности такой подход становится непозволительной роскошью.

EMS (Energy Management System) — это система, которая превращает энергию из неконтролируемого потока затрат в управляемый актив. Она позволяет в реальном времени видеть, куда уходит электричество, автоматически оптимизировать его потребление и прогнозировать будущие расходы. В этой статье мы разберём, как работает EMS, из каких компонентов состоит и какую экономию приносит бизнесу.

Что такое EMS? Определение и место в иерархии систем автоматизации

EMS (Energy Management System) — это аппаратно-программный комплекс, предназначенный для сбора данных об энергопотреблении, их анализа и автоматического управления энергетическими нагрузками с целью минимизации затрат при сохранении или повышении эффективности производства.

Важно понимать отличие EMS от смежных систем, о которых мы уже писали:

• АСУ ТП управляет технологическим процессом (температура, давление, расход). EMS оперирует энергетическими потоками всего предприятия.
• BMS управляет инженерными системами здания (отопление, вентиляция, освещение). EMS может быть надстройкой над BMS, оптимизируя энергопотребление здания в целом, часто с привязкой к тарифам и лимитам мощности.
• АСДУ диспетчеризирует распределённые объекты сети. EMS может работать как на отдельном объекте, так и в составе АСДУ, предоставляя диспетчеру инструменты для анализа энергоэффективности.

Простыми словами, EMS — это «энергоменеджер» вашего предприятия, который не только считает киловатт-часы, но и активно управляет ими, включая и отключая оборудование по оптимальному расписанию, следя за лимитами мощности и качеством электроэнергии.

Как работает EMS: цикл непрерывного улучшения

Работа современной EMS строится по классическому циклу Деминга (PDCA), адаптированному для энергоменеджмента (ISO 50001).

1. Измерение (Measure)

На первом этапе система собирает данные со всех точек учёта: счётчики электроэнергии, датчики параметров сети (ток, напряжение, частота), а также с самого оборудования (токи двигателей, состояние включено/выключено). Важно измерять не только суммарное потребление, но и детализированное — по цехам, линиям, крупным агрегатам.

2. Анализ (Analyze)

Собранные данные агрегируются и визуализируются в виде дашбордов, графиков, отчётов. Система автоматически выявляет аномалии (например, резкий скачок потребления в ночное время), сравнивает фактические показатели с нормативными или плановыми, рассчитывает ключевые показатели энергоэффективности (EnPI).

3. Управление (Control)

На основе анализа EMS может выдавать рекомендации оператору или напрямую управлять нагрузками. Например:

• отключать неиспользуемое оборудование в нерабочее время;
• сдвигать запуск энергоёмких процессов на время действия низкого тарифа;
• ограничивать мощность при приближении к договорному лимиту, чтобы избежать штрафов;
• поддерживать заданный коэффициент мощности (cos φ) с помощью компенсирующих устройств.

4. Оптимизация (Optimize)

Накопленные данные и применение алгоритмов машинного обучения позволяют строить прогнозы потребления, находить скрытые резервы эффективности и планировать инвестиции в энергосберегающие мероприятия.

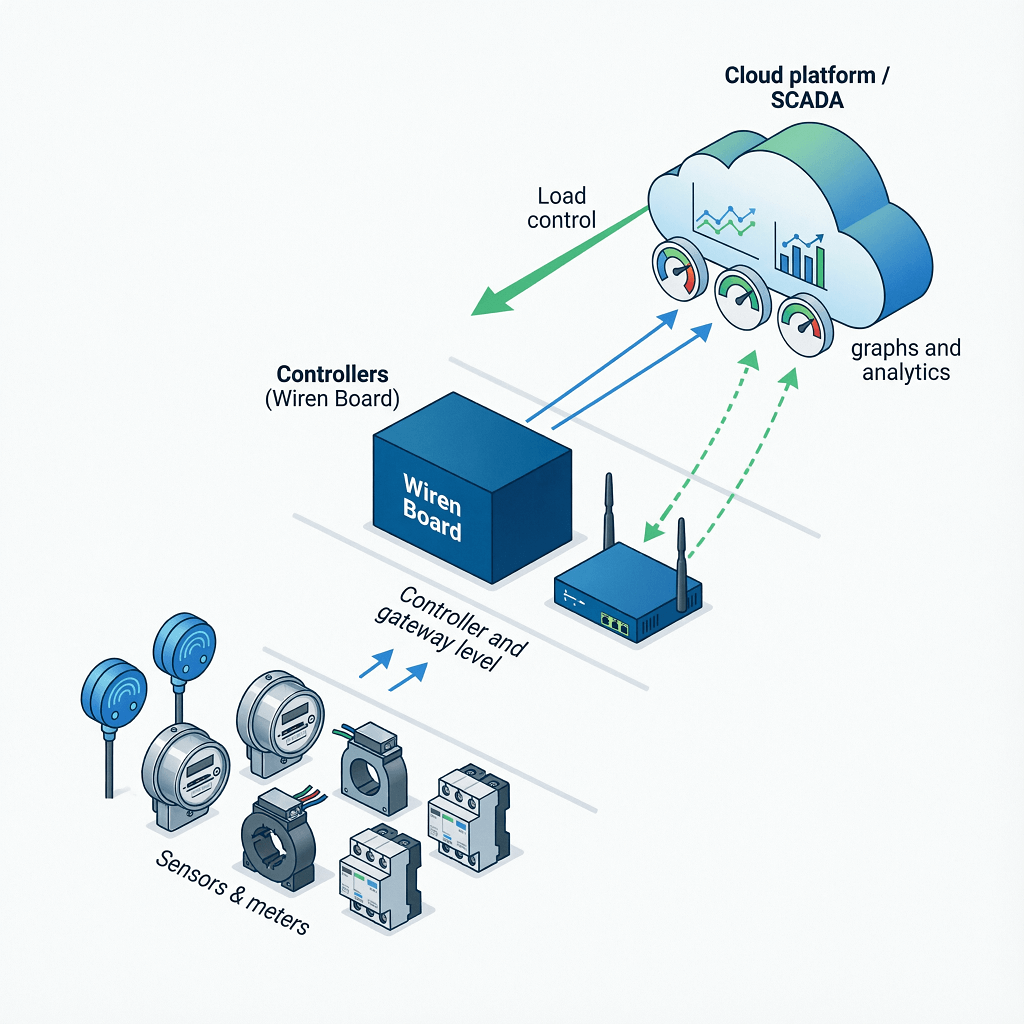

Рис. 1: Типовая архитектура EMS: от счётчиков и датчиков до облачной аналитики и автоматического управления

Компоненты EMS: из чего состоит система

1. Полевой уровень: приборы учёта и датчики

• Цифровые счётчики электроэнергии с поддержкой цифровых интерфейсов (Modbus, МЭК 60870-5-104, DLMS/COSEM).
• Датчики параметров сети (анализаторы качества электроэнергии) для контроля гармоник, провалов напряжения и других показателей качества.
• Реле и контакторы с возможностью дистанционного управления для включения/отключения нагрузок.

2. Уровень сбора и передачи данных

• Промышленные контроллеры и шлюзы, например, на базе Wiren Board, которые опрашивают счётчики по Modbus и передают данные на верхний уровень по Ethernet, Wi-Fi или 4G.
• Локальные серверы сбора данных для объектов с жёсткими требованиями по кибербезопасности.

3. Уровень обработки и аналитики

• Программное ядро EMS — специализированное ПО, которое может работать как в облаке, так и локально. Оно отвечает за расчёты, визуализацию, отчёты, генерацию управляющих команд.
• Модули прогнозирования и оптимизации на основе математических моделей и машинного обучения.

4. Интерфейсы пользователя

• Рабочие места энергетиков и диспетчеров с мнемосхемами, графиками, журналами событий.
• Мобильные приложения для оперативного контроля и оповещений.
• Интеграция с корпоративными системами (1С, SAP, ERP) для автоматизации взаиморасчётов и учёта.

Экономическая выгода от внедрения EMS

По данным Международного энергетического агентства и многочисленных кейсов, внедрение EMS позволяет снизить затраты на электроэнергию на 10–30%. Рассмотрим основные статьи экономии.

1. Снижение платы за мощность и лимиты

Система контролирует получасовые максимумы мощности и не позволяет превысить договорные значения, что исключает штрафы и снижает стоимость максимальной мощности в тарифе.

2. Оптимизация многотарифного учёта

Автоматическое перенесение работы энергоёмкого оборудования на ночные часы (когда тариф ниже) даёт прямую экономию до 30–40% от стоимости электроэнергии.

3. Выявление и устранение потерь

Детальный мониторинг позволяет находить неучтённое потребление, устаревшее неэффективное оборудование, утечки тока, неисправности в сетях.

4. Продление срока службы оборудования

Контроль качества электроэнергии и работа в щадящих режимах снижают износ двигателей, пускорегулирующей аппаратуры и т.д.

5. Повышение энергоэффективности производства

Удельные нормы потребления на единицу продукции снижаются, что повышает конкурентоспособность и позволяет участвовать в программах энергосбережения.

EMS на базе Wiren Board: преимущества для российского бизнеса

Использование контроллеров Wiren Board в качестве основы EMS даёт ряд важных преимуществ:

• Открытость и гибкость — поддержка огромного количества протоколов (Modbus, MQTT, OPC UA) позволяет интегрировать любые счётчики и датчики.
• Надёжность и автономность — контроллеры могут работать независимо при потере связи с облаком, продолжая локальное управление.
• Локализация и импортозамещение — оборудование производится в России, что критично для объектов с особыми требованиями.
• Масштабируемость — от небольшого офиса до крупного промышленного предприятия.

Примеры применения EMS в разных отраслях

Промышленность

На машиностроительном заводе EMS контролирует работу компрессорной станции, управляя включением компрессоров в зависимости от давления в пневмосети и сдвигая их работу на ночную смену. Экономия электроэнергии — 18%.

Коммерческая недвижимость

В бизнес-центре система интегрируется с BMS и управляет освещением и фанкойлами по расписанию и датчикам присутствия, а также контролирует лимиты мощности, чтобы не выходить за пределы, оплачиваемые по максимальному тарифу. Экономия — до 25%.

ЖКХ

Для водоканала EMS оптимизирует работу насосных станций, подбирая моменты включения с учётом тарифов и уровня воды в резервуарах. Дополнительно контролирует качество электроэнергии для защиты дорогостоящих насосов.

EMS и цифровая трансформация: дорога к цифровому двойнику

EMS — это не только инструмент экономии, но и фундамент для более сложных систем. Накопленные исторические данные о потреблении и поведении оборудования становятся основой для создания цифрового двойника энергохозяйства. На таком двойнике можно моделировать последствия замены оборудования, изменения технологических процессов или подключения собственной генерации (солнечные панели, ветрогенераторы) без риска для реального производства.

Заключение

Внедрение EMS перестало быть просто трендом — это необходимость для бизнеса, который хочет оставаться конкурентоспособным в условиях растущих цен на энергию. Современная EMS на базе открытых технологий, таких как Wiren Board, позволяет быстро окупить инвестиции и перевести управление энергопотреблением на качественно новый уровень.

Мы в VoltMind разрабатываем и внедряем EMS-решения под ключ: от аудита и проектирования до поставки оборудования, программирования и пусконаладки. Используем российское оборудование и открытое ПО, гарантируя прозрачность, масштабируемость и быструю окупаемость.
